회로도 이해하기

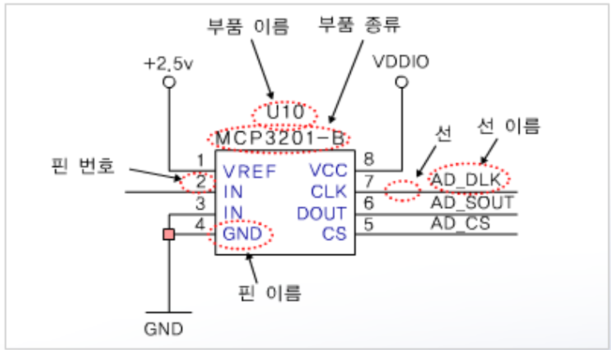

• 소자와 선으로 연결된 회로도

• 회로도의 내용 - 소자(이름, 번호, 핀배열) + 선(소자사이의 연결)

• 핀 - 번호(위치 분별), 이름(기능표시)

• 부품 - 이름(참조용)과 종류(제조업체의 실제부품 번호) 표시, BOM이라고도 함

• 저항(R), 콘덴서(C), 인덕터(L), 다이오드(D), 트랜지스터(Q), 크리스탈(X), 연결단자와 점퍼(J), 반도체 칩(U)
