납땜에 필요한 준비물

납땜, Soldering 이란?

땜납을 인두기로 녹여 금속을 연결하는 작업을 말한다. 전자회로에서 납땜은 PCB 회로기판에 전자소자 부폼을 연결하거나 전선을 연결하는 것을 말한다.





필수적으로 필요한 장비로는

1. 전기 인두기

납땜을 하기 위해서는 납을 녹여야 하는데 이때 전기인두기(Soldering Iron)을 사용한다. 전기 인두기는 납을 녹이는 용도로 사용하기 때문에 고온이다. 사용에 주의를 하지 않으면 쉽게 화상을 입는다. 가격은 항상 그렇듯 천차만별이다.

우리가 흔히 볼수 있는 것은 스틱형이다.

인두기 세트( 스테이션과 인두기 거치대)





2. 실납

전기 인두기와 더불어 납땜의 필수 요소이다. 실납이 없다면 당연 납땜을 할 수 없다. 실납 또한 종류가 천차만별이며 저렴한 중국산도 있고 납이라하여 100% 납으로만 이루어져 있는 것은 아니다. 보통 주석과 혼합하여 만든다. 중심부에 플럭스가 있어 납땜을 좀더 쉽게 해준다.

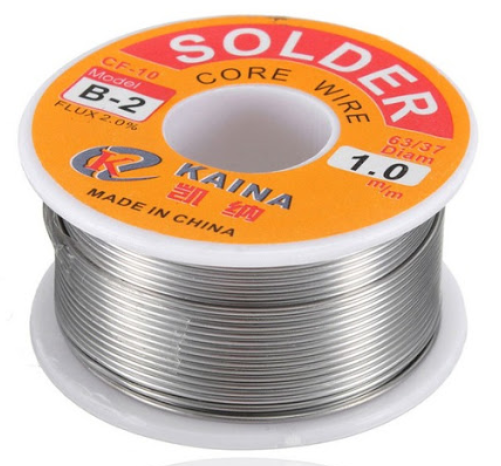

실납







그 외 납땜을 잘하기 위해 필요한 장비들은

3. 인두팁

인두팁

전기 인두기 끝, 실제 납을 묻혀서 납땜을 하는 부분이다. 인두팁에는 여러 종류가 있지만 비싸더라도 칼팁을 쓰는게 좋다고 한다. 넓은 부위를 가지고 있기 때문에 납땝하는 것도 수월하고 뽀족한 끝부분으로 미세한 땜도 가능해서 대용량 작업에서 미세작업까지 두루두루 가능하다





4. 솔더링 페이스트

있으면 납땜할 때 좀더 수월해지는 물건으로 납이 인두에 잘 붙도록 해주는 역할을 한다. 인두팁 끝에 묻혀서 사용한다.

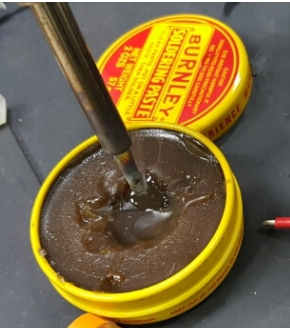

솔더링 페이스트

인두팁은 고온이기 때문에 사용할 수록 산화하기 때문에 인두팁에 납이 잘 붙지 않게 된다. 이럴 때 사용하면 좋다.

인두팁 외에 선끼리 납땜할 때도 사용할 수 있다. 송진으로 만들어졌다. 그래서 간혹 송진가루 달라고 하는 H/W들도 있다.





5. 납흡입기

납흡입기

대충 이렇게 생긴 물건으로 말그대로 녹인 납을 흡입할 때 사용하며 사용목적은 PCB 기판에서 전자부품을 떠어 낼 때 사용된다. 일단 인두기로 PCB 기판의 납을 녹인 후 납입흡기를 진공상태로 만들어 녹아 있는 납을 순간적으로 흡입하는 물건이다. 생각외로 사용하기가 어렵다.





6. 솔더윅

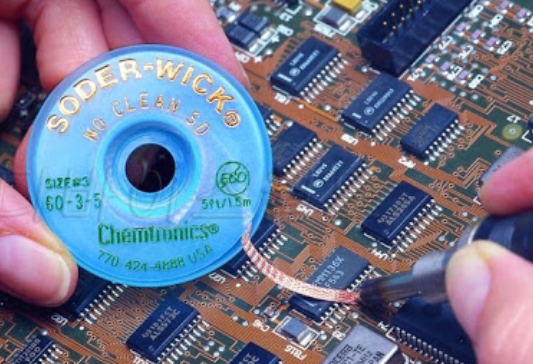

솔더윅

납흡입기와 동일한 목적으로 사용하지만 사용하는 방법이 납흡입기와는 다르며 좀더 사용하기 편하다. 그래서 주로 이걸 사용한다. 녹이고자 하는 납위에 솔더윅을 위치시키고 솔더윅을 전기 인두기로 지지면 솔더윅이 알아서 녹은 납을 흡수한다.





7. T/C

액체로 되어 있고 PCB 기판을 세척하기 위한 용도로 사용된다. 칫솔에 묻혀서 사용한다. 납땜을 하면 납안에 있던 플럭스들이 남아서 PCB 기판을 지저분하게 하고 기판 산화의 원인이 되기도 한다. 세척하면 납땜한 곳을 깨끗하게 유지할 수 있다.





8. 플럭스

주로 액체로 되어 있지만 실납 중심부안에 포함되어 있기도 하다. 솔더윅 페이스트와 동일한 기능을 하며 납땜할 때 납땜할 PCB 기판에 발라주면 된다.





9. 인두팁 클리너

이렇게 생긴 것과

일허게 생긴 것이 있다.

둘 다 목적은 납땜작업시 인두에 묻은 이물질을 제거해주는 역할을 한다. 고온으로 달구어진 인두팁을 문지르면 된다.

아래 인두팁 클리너는 건식/습식이 있지만 주로 스펀지에 물을 부어 사용한다.





10. 인두기 스탠드

고온의 인두기를 거치할 목적으로 사용한다. 인두팁 클리너가 붙어 있는 것도 있다.





11. 납걸이

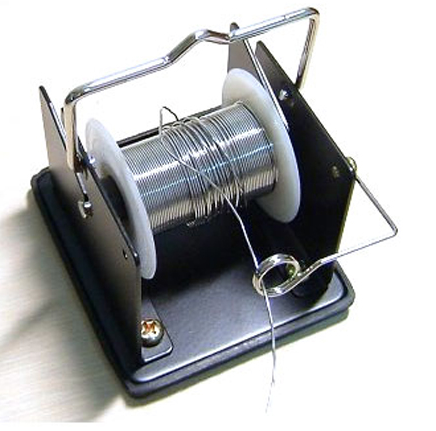

납걸이

납걸이도 있으면 납땜하는데 편하다.





12. 작업용 거치대

작업용 거치대

주로 나이드신 엔지니어들이 많이 사용하시지만....ㅡ,.ㅡ

작은 전자소자를 땜할 때는 유용하다.



등이 있다.
